Cañón naval: 20mm / 65 (0.8") Mark 20 Rh202 (Alemania)

20 mm / 65 (0.8") Mark 20 Rh202




Canón de 20 mm / 65 Mark 20 a bordo de la Fragata alemana Bayern (F 217) en abril de 2008.


Descripción

Desarrollado para el ejército alemán en la década de 1960 y utilizado en Marder Armored Personnel Carriers. Adaptado para uso a bordo en la década de 1970. Accionada por gas con un perno rígido, esta arma está diseñada para fuerzas de retroceso mínimas y una larga vida útil del barril. Originalmente construido por Rhinemetall.

Características del cañón

Designación del cañón: 20 mm / 65 (0.8 ") MK 20 DM 5
Clase de barco utilizada en los buques de guerra alemanes de hoy en día
Fecha del diseño 1962 (versión naval de 1973)
Fecha en servicio 1974 (Versión Naval)
Peso del cañón 76 kg
Longitud del cañón 3.070 m
Tasa de fuego 1,000 tiros por minuto cíclico


Munición

Tipo fijo
Tipos y pesos de proyectiles
HE-T: 0.134 kg
AP-T: 0.134 kg
APDS-T: 0.134 kg
Longitud de la munición completa: 21.3 cm
Carga del propulsor 0.42 kg
Cartucho 20 x 139 mm OTAN
Velocidad de boca
HE-T: 1,050 mps
AP-T: 1,100 mps
APDS-T: 1,150 mps
Estiba de municiones por arma Munición en cinturones de 200 tiros


Datos de montaje / torreta

Designación Montaje de horquilla de pasador único Rheinmetall: S 20 y SV 20
Montajes únicos noruegos: KV-Sk / 20 1
Peso
Rheinmetall S 20
Sin arma o municiones: 280 kg
Con arma y munición de 200 cartuchos: 430 kg
Rheinmetall SV 20: N / A
noruego
Sin municiones: 400 kg
Elevación
Rheinmetall: -10 / +55 (o +60) grados
Noruego: -15 / +70 grados
Tasa de elevación operada manualmente, solo
Tren 360 grados
Velocidad de tren Operado manualmente, solo
^ La versión noruega se basa en el montaje de cañón de campaña FK20-2. Noruega también usa esta arma en sus unidades de defensa costera para proporcionar protección a las armas más grandes de los ataques terrestres y aéreos.

Distancia

Alcance con 0.134 kg HE
Distancia de elevación
45 grados 2,000 m de efectividad


 20 mm / 65 Mark 20 a bordo de la fragata alemana Augsburg (F 213) en septiembre de 2004.


20 mm / 65 Mark 20 Rh202 en el montaje naval.

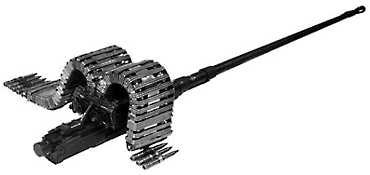

20 mm / 65 Mark 20 Rh202.
