Nave Lanzamisiles de Ataque Rápido Tipo 022 (clase Houbei)
El Tipo 022 (nombre en clave de la OTAN: la clase Houbei) son las las naves de ataque rápido de misiles (Fast Attack Craft - FAC) catamarán de nueva generación (en doble gaviota), construido para la Armada del EPL. El primero de su clase (número de casco 2209) se puso en marcha en abril de 2004 en el Astillero Qiuxin con sede en Shanghai. Seis contratistas están involucrados en la construcción del Tipo 022, con alrededor de 40 cascos entregados a finales de 2007. Más cascos se esperan en los próximos años. El buque sustituye al envejecido Tipo 021 (clase Huangfeng) que fueron hechas entre los años 1960 y principios de 1980.
Diseño
El Tipo 022 tiene un diseño de casco catamarán penetrador de olas conocida como Small Waterplane Area Twin Hull (SWATH). El diseño tradicional casco del catamarán ofrece una cubierta grande y amplio, pero tiene una mala estabilidad en alta mar a altas velocidades. El catamarán modificada para penetran olas, con su volumen de casco en la superficie del mar minimizado, se vuelve muy estable, incluso en el mar picado. La mayor parte de los desplazamientos necesarios para mantener el buque a flote se encuentra bajo las olas, donde es menos afectado por la acción del oleaje, como la excitación de ola disminuye exponencialmente con la profundidad.
Vista de popa del Tipo 022 (Internet chino)
Los principales inconvenientes a la forma del casco SWATH es que son más caros que los catamarán convencionales o buques mono-casco, que requiere un complejo sistema de control. La República Popular China según los informes obtenidos en el diseño catamarán SWATH de AMD Marine Consulting, un diseñador catamarán de gran éxito en Australia. La compañía tiene una empresa conjunta llamada Sea Bus Internacional con sede en China, que se especializa en el diseño de catamaranes civiles, como los transbordadores de pasajeros. El diseño SWATH fue presuntamente utilizada por los contratistas de la construcción naval de China para desarrollar el tipo lanzamisiles FAC 022.
El FAC lanzamisiles Tipo 022 es el primer catamarán de combate del mundo. Aunque un número de buques de apoyo logístico y de combate en la forma catamarán fueron probados en el pasado, ningún catamarán ha sido construido para el papel de combate directo en la historia naval moderna. Coincidentemente, la Marina de los EE.UU. también está probando catamaranes perfora-olas de alta velocidad FSF1, conocido como 'Sea Fighter' para el papel de guerra de litoral.
El Tipo 022 tiene 40m de longitud, 12 metros de manga y 1,5 m en calado. El buque tiene un desplazamiento total de 220 toneladas. La propulsión incluye dos motores diesel de potencia de 6.865 caballos de fuerza y dos jet a chorros de agua, dando una velocidad máxima de 36 nudos. El buque es operado por 12 ~ 14 tripulantes.

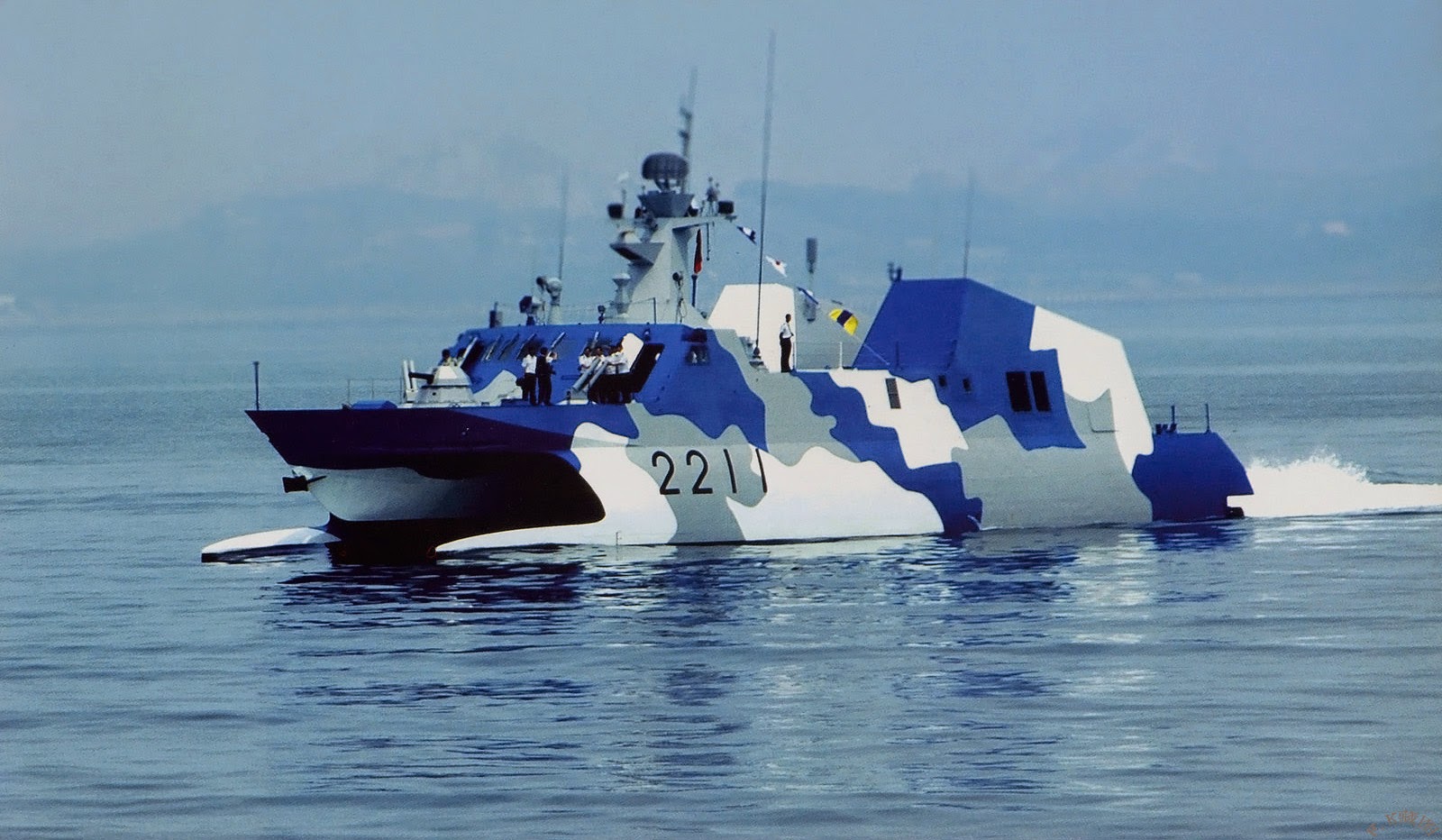

El diseño del Tipo 022 se ha dirigido a reducir al mínimo la firma de la sección transversal radar. El casco del buque se inclina y las ventanas tienen bordes irregulares con el fin de limitar la reflectividad al radar. El casco lleva esquemas de camuflaje de la pintura, la cual difiere ligeramente en función de las áreas en las que los buques que se despliegan. Los buques desplegados en las regiones del norte tienen un camuflaje negro-gris-azul-blanco de cuatro colores, mientras que en la región del sur tienen un camuflaje mucho más brillante en su mayoría con blanco-gris-azul.
La cubierta de proa del Tipo 022 (Internet chino)
Sistemas de Armas
El buque está equipado con ocho misiles anti-buque YJ-83 situado en dos grandes complejos de lanzamiento de misiles en la popa. En la cubierta delantera localiza un sistema de armas (CIWS) para la defensa aérea de corto alcance ruso AK-630 de 30 mm. También hay dos lanzadores de 4 celdas tubo en la cubierta de proa, posiblemente para el lanzamiento de señuelos / chaffs.
La nave tiene una sola máscara grande en el que están montados una serie de sensores sin identificar. Una antena de enlace de datos se encuentra entre los dos complejos de lanzamiento de misiles de recibir la información de destino de los sensores del mar o en base de aire, permitiendo ataques 'más allá del horizonte' contra objetivos en tierra.

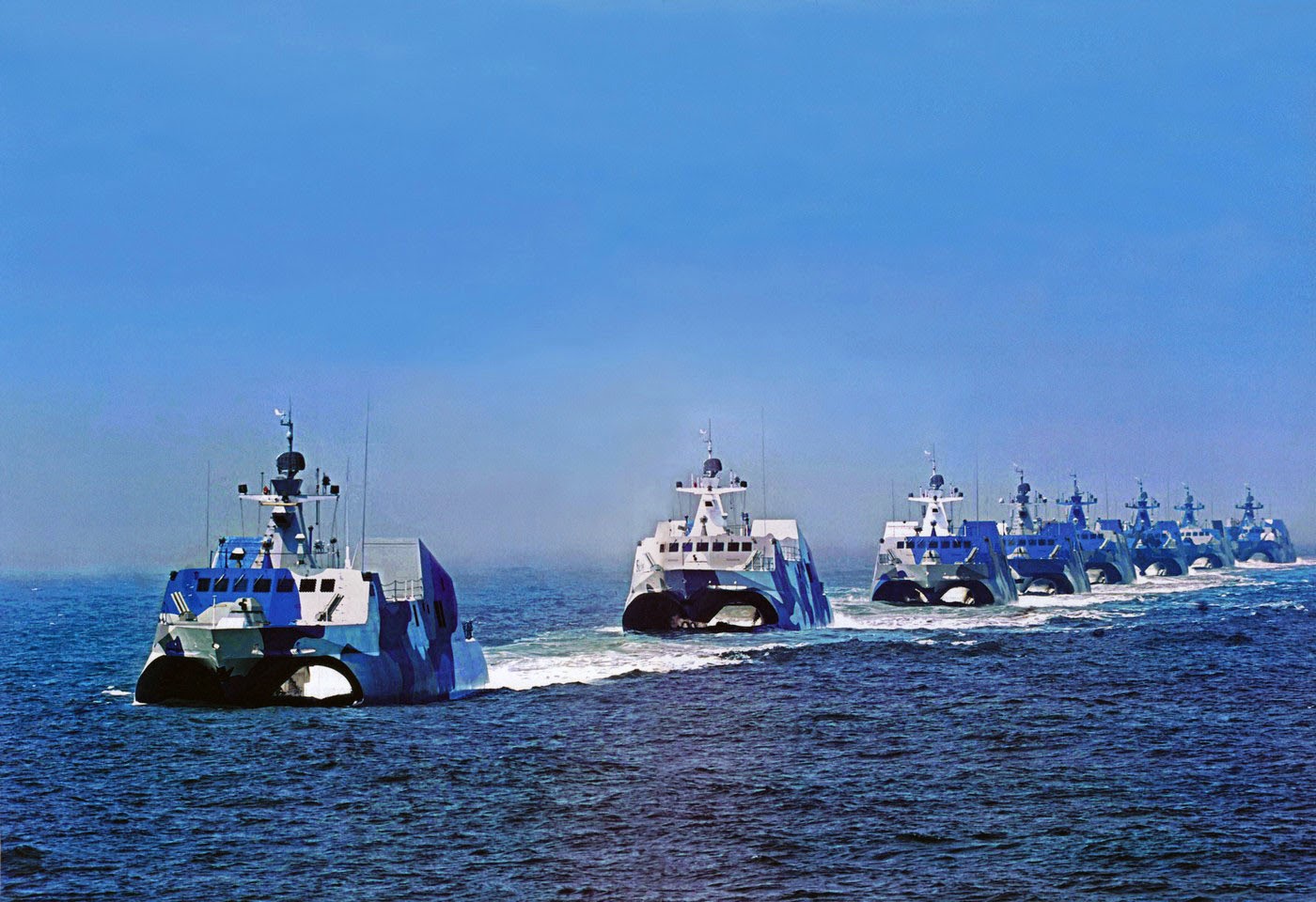

Buque de patrulla FAC-022 clase Houbei en servicio en la Flota del Mar del Sur Chino
Sinodefence
