FFG: Clase Formidable (Singapur/Francia)


El diseño del Proyecto Delta es un derivado menor de la fragata furtiva clase La Fayette de servicio con la Marina francesa, que cuenta con baja firma radar, acústicas, infrarroja y electromagnética.

Fragatas Multi-Mission clase Formidable (Singapur)


Seis fragatas polivalente clase Formidable se han construido para la Armada de la República de Singapur. La primera RSS Formidable, fue encargado en mayo de 2007.

Datos clave
Tripulación: 70
Equipo aéreo: 15
Largo: 114.8m
Eslora: 16.3m
Calado: 6,0 m
Desplazamiento a plena carga: 3.200 t
Velocidad máxima: 27 nudos

Especificaciones completas

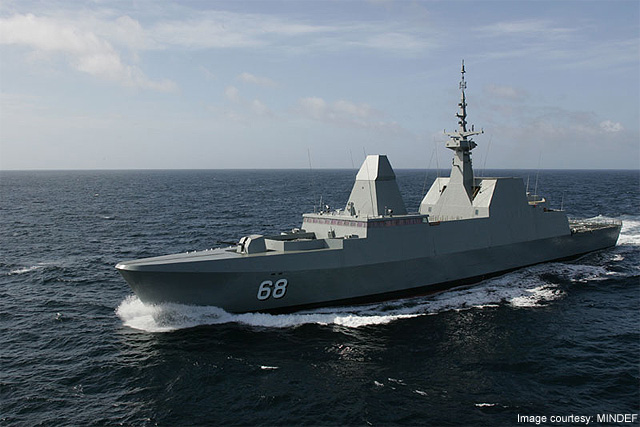

Seis fragatas multi-misión clase Formidable se han construido para la Armada de Singapur. El primero de la clase, RSS Formidable, fue lanzado el 7 de enero de 2004 en el astillero de Lorient en Bretaña, Francia.

El Ministerio de Defensa (MINDEF) de la República de Singapur adjudicó el contrato en marzo de 2002 a DCN (ahora DCNS) en Francia para el diseño y construcción de las fragatas. El contrato incluye un programa de transferencia de tecnología bajo la cual se llevó a la construcción de la primera fragata en Francia y cinco fragatas adicionales fueron construidos en Singapur por Singapore Technology Marine (STM) en el astillero de Benoi. El programa de fragata lleva el nombre del Proyecto Delta y está siendo administrado por la empresa estatal de Agencia de Ciencia y Tecnología de Defensa de Singapur (DSTA).


Tras el lanzamiento de la RSS Formidable en enero de 2004, comenzó a trabajar en el ajuste de los sistemas de combate y plataformas. La fragata llegó a la base naval de Changi, en Singapur, en agosto de 2005 y entró en servicio en mayo de 2007. Las seis fragatas de la clase Formidable fue declarado plenamente operativo en enero de 2009.

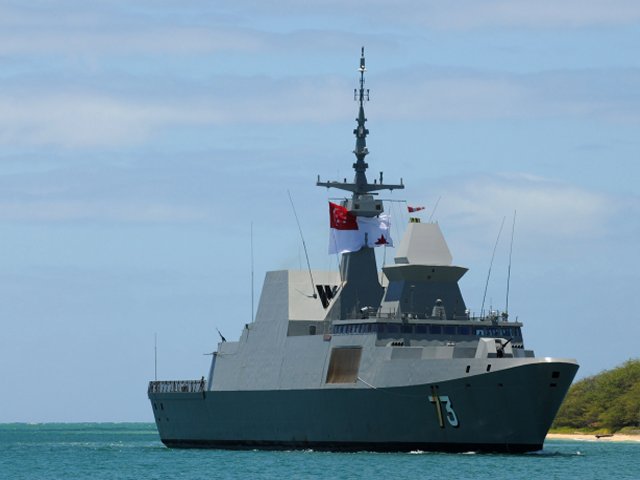

Así como RSS Formidable (68), la clase se compone de: RSS Intrepid (69) botada en julio de 2004, RSS Firm (70) botada en enero de 2005 y RSS Tenacious (71) botada en julio de 2005 - todos los encargados de febrero de 2008; RSS Valiant (72), botada en diciembre de 2005 y entregada en octubre de 2007, y RSS Staltwar (73), botada en mayo de 2006 y entregado en agosto de 2008. La Staltwar y la Supreme se encargaron en enero de 2009.

Las fragatas reemplazan a los seis barcos de guerra lanzamisiles de clase Sea Wolf que entró en servicio en 1972 y se están acercando al final de su vida operativa.

Diseño de la Fragata

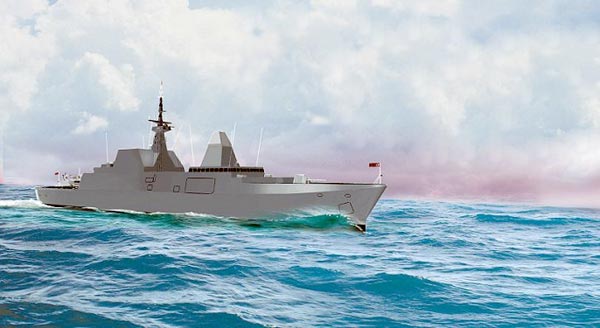

El diseño del Proyecto Delta es un derivado a menor escala de la fragata furtiva francesa clase La Fayette con una baja firma de radar, acústica, infrarroja y electromagnética.

Un alto nivel de automatización y sistemas de combate y sistemas de gestión estrechamente integrados han sido seleccionados para permitir a la fragata para ser operado con una tripulación de sólo 70 personas. La longitud total es de 114.8m con una eslora de 16.3m y un calado de 6.0m. El desplazamiento a plena carga es de 3.200 t.

Mando y control
El sistema de gestión de combate fue desarrollado por la DSTA de propiedad estatal con ST Electronics para cumplir con los requisitos operativos de la Marina de la República de Singapur. DSTA también tiene la responsabilidad de la integración de los sistemas de combate. Las consolas de operación estándar común, con pantallas LCD de 20 pulgadas, son suministrados por Singapore Technologies Electronics, una subsidiaria de ST Engineering.

El Sistema Integrado de Comunicaciones también se suministra por Singapore Technologies Electronics.

Misiles del Formidable
La fragata está armado con misiles superficie-superficie y anti-buque Boeing Harpoon. El misil Harpoon tiene un alcance de 130 kilómetros y utiliza una guía de radar activo. El misil está armado con una ojiva de 227 kg.

La fragata está equipada con el sistema de lanzamiento vertical DCNS Sylver con 15 misiles tierra-aire MBDA Aster. Hay cuatro módulos de lanzamiento SYLVER A43 de ocho células de 32 misiles. El misil de dos etapas Aster es un misil de gran agilidad y alta capacidad de maniobra de defensa para el despliegue de misiles anti-buque entrantes rozaolas y que utilizan maniobras evasivas terminales y nuevos modos de ataque. En el modo anti-misil el Aster 15 tiene un alcance de 15 km. El Aster también proporciona protección contra los aviones tripulados y no tripulados con un alcance de 30 km.



Arma de fuego
El arma principal es un cañón súper rápido Oto Melara de 76 mm/62 que dispara proyectiles de 6 kg a un rango de 16km a una velocidad de disparo de hasta 120 disparos por minuto.

Guerra antisubmarina
El sonar remolcado EDO modelo ALOFTS 980 activo de baja frecuencia ofrece detección de largo alcance y capacidad de clasificación contra los submarinos. El ALOFTS cuenta con un sonar de profundidad variable (VDS) del cuerpo de arrastre y un conjunto de arrastre. La fragata tiene dos de tres cañones lanzadores de torpedos ligeros y está armado con el torpedo Eurotorp A244S.

Capacidad de aeronaves de la fragata
La fragata tiene capacidad para operar un solo helicóptero de tamaño medio en la categoría de 10 toneladas. La cubierta para helicópteros en la popa, a unos 22m x 16m (360m ²), tiene un único punto de aterrizaje. El hangar está totalmente equipada con apoyo de helicópteros y sistemas de mantenimiento. La fragata lleva un 15 tripulantes para las operaciones de vuelo en helicóptero.

La Fuerza Aérea de la República de Singapur va a volar el helicóptero a bordo y la misión de la tripulación del helicóptero será de la Marina de la República de Singapur. En enero de 2005, el MINDEF hizo un pedido de seis helicópteros Sikorsky S-70B Seahawk para operar desde las fragatas. Las entregas están programadas del 2008-10.

Sensores
El radar multifunción Heracles, suministrados por Thales, es el radar de la fragata de vigilancia primaria. El radar de arreglo de fase es un radar pasivo, en tres dimensiones, de búsqueda y explotación de control de tiro en las bandas E y F. El radar, instalado en una cúpula en la parte superior del mástil principal, lleva a cabo la vigilancia y el control de armas a largo alcance tanto aéreo como de superficie. El radar Heracles se integra con el sistema de misil de defensa aérea Aster .

La búsqueda de superficie y radar de navegación de la fragata es el Scanter Terma 2001, que operan en la banda I.



Contramedidas
Las medidas de apoyo electrónicas (ESM) de la embarcación es el sistema de intercepción de radar Rafael C-PEARL-M. El C-PEARL-M es un sistema ESM ligero que consta de dos unidades sustituibles en línea (LRU) - una unidad de antena y un receptor-procesador - que proporcionan una detección automática, la medición de datos y la identificación de las amenazas.

Tres Sagem Défense Sécurité (antes EADS Defence & Electronics) de nueva generación de sistemas de Dagaie (GNSC) están provistos. Cada sistema consiste en un par de lanzadores de dos ejes con 12 señuelos de radares, infrarrojos, o acústicos.




Propulsión
La fragata es alimentado por cuatro motores diesel MTU 20V 8000 en una combinación de diesel y diesel de configuración (CODAD). Cada motor tiene una potencia de 8.200 kW. Los motores de tracción en dos ejes con hélices de paso constante.

Las velocidades de crucero y máxima son 18 quilates y 27kt y el rango es de 7.200 kilometros (4.000 nm).


DCNS de Francia fue responsable del diseño de las fragatas. La fragata fue construida en Francia y el resto en Singapur por Singapore Technology Marine (STM).

Las fragatas fueron declarados en pleno funcionamiento en enero de 2009 y sustituir a seis barcos de guerra lanzamisiles clase Sea Wolf .

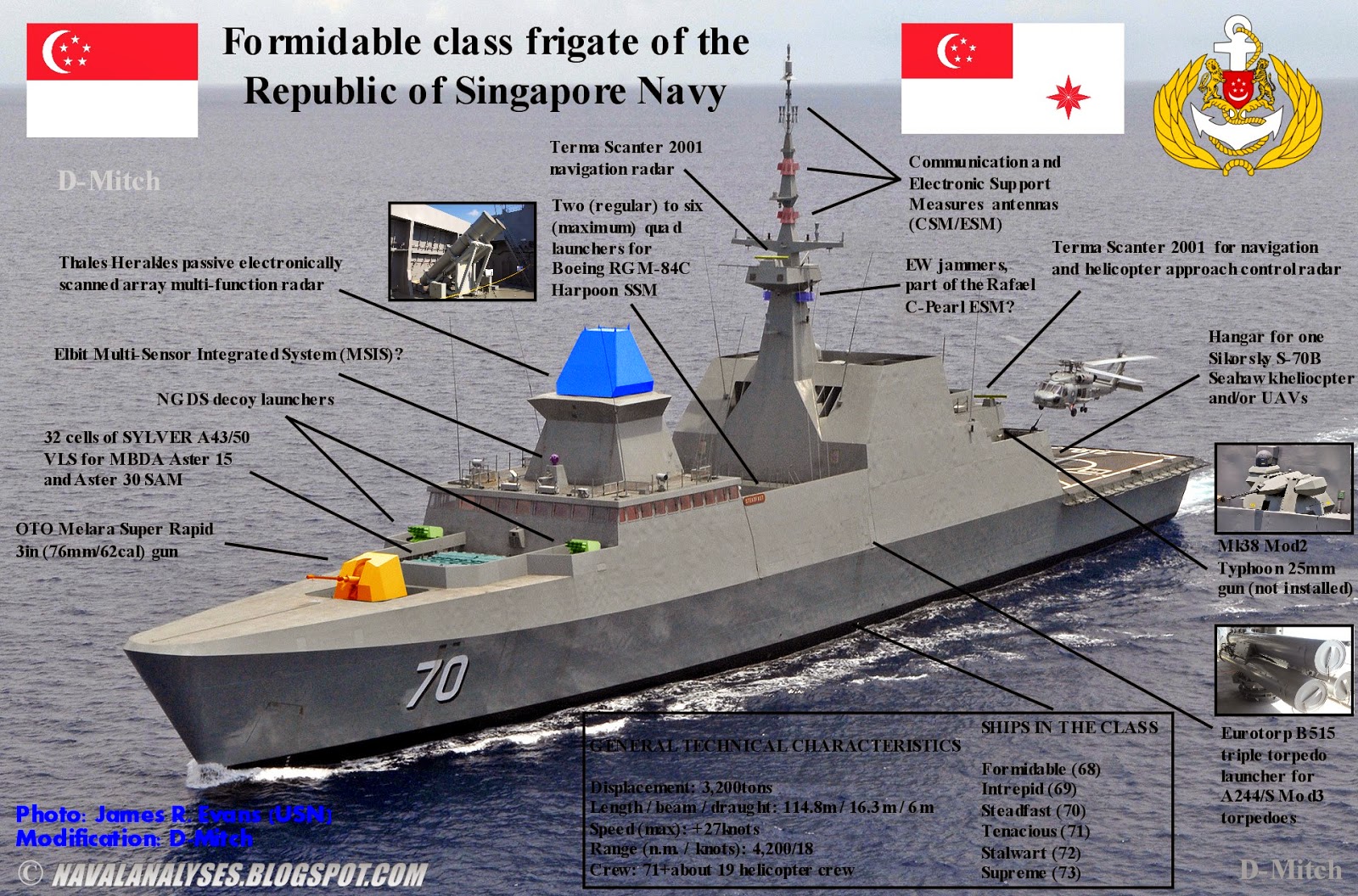

Dibujo que muestra los sistemas de
armas y sensores principales de la clase Formidable.


Los misiles MBDA Aster 15 tierra-aire proporcionan una defensa contra misiles con un alcance de 15 kilometros y en contra de los aviones tripulados y no tripulados con un alcance de 30 km.

El misil superficie-superficie y antibuque Boeing Harpoon tiene un alcance de 130 km.
