Corbeta: Boikiy (532)

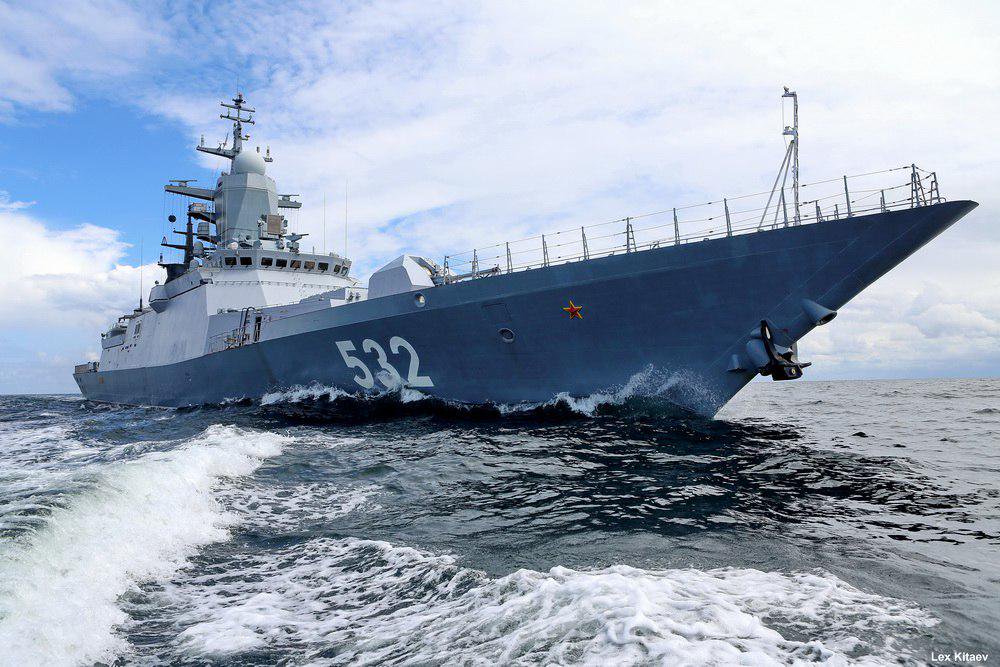

Corbeta de misiles guiados Boikiy (532)


La Boikiy sirve a la Armada rusa moderna en el papel de corbeta de misiles guiados.





La actual Armada rusa actualmente (2017) tiene cinco corbetas de misiles guiados de clase Steregushchiy. Unos doce están planeados con siete servicios completos y cinco en servicio activo. Entre el grupo está el Boikiy (532) construido por Sevemaya Verf de San Petersburgo. Su quilla fue colocada el 27 de julio de 2005 y fue lanzada al mar el 15 de abril de 2011. El buque de guerra fue comisionado formalmente el 16 de mayo de 2013 y está asignado a la Flota del Mar Báltico.

La Boikiy desplaza 2.100 toneladas bajo carga completa y tiene una longitud de 343 pies, una manga de 36 pies y un calado de 12 pies. Su esquema de propulsión es un acuerdo COmbined Diesel And Diesel (CODAD) que permite el uso completo o parcial de los motores diesel marinos para llevar a cabo acciones de galope a gran velocidad o cruceros generales como una medida económica según sea necesario. El poder es a través de unidades diesel de la serie 4 x 16D49 que desarrollan 24,000 caballos de fuerza a 2 ejes de x. También se instalan 4 generadores diésel (630 kW de potencia). Esta disposición permite que el buque de guerra avance a 26 nudos y se extienda a 4.000 millas náuticas. La resistencia con tiendas a bordo y el suministro de combustible es de aproximadamente quince días para la tripulación de 100.

El Boikiy monta el radar de búsqueda aérea Furke-E 3D y los sistemas de contramedidas electrónicas (ECM) TK-25E-5. 4 lanzadores de la serie PK-10 sirven señuelos según sea necesario. El armamento es una pistola de cubierta con torreta A-190 de 1 x 100 mm junto con 2 sistemas de armas de fuego AK-630M (CIWS). También se transportan tubos de torpedos de 2 x 4 330 mm, como también ametralladoras pesadas MTPU de 2 x 14,5 mm para acciones de alcance extremo cercano.

En el corazón de la suite de armamento de Boikiy, sin embargo, está el lanzador de misiles de 32 celdas que alberga 9M96E / M o 9M100 misiles tierra-aire (SAM). También hay 8 lanzadores de misiles 3M24 que permiten al buque de guerra abordar casi cualquier amenaza a distancia. Para ampliar aún más las capacidades sobre el horizonte de la nave hay un helipuerto montado sobre la popa que maneja un único helicóptero ASW/AS (Anti-Submarine / Anti-Ship) Kamov Ka-27.



La silueta de Boikiy es muy moderna con la mayor parte de la masa centrada en la superestructura. La superestructura está bien contorneada a la forma existente del casco, reduciendo las protuberancias que pueden aumentar la firma del buque a los sistemas de radares. Sobre el castillo de proa está la torreta que alberga la pistola de cubierta principal. El puente está integrado en la superestructura y ofrece una vista dominante sobre el castillo de proa y hacia el puerto y el estribor. El embudo de humo también está integrado y tiene un diseño de bajo perfil. La superestructura se baja hacia la cubierta de popa del helipuerto.

Boikiy fue uno de los buques de guerra rusos que apareció en el incidente de abril de 2017 en el que varios barcos pasaron por el Canal de la Mancha y fueron notados por la Marina Británica. La HMS Sutherland fue llamada para escoltar a los barcos mientras atravesaban las aguas.




Boikiy (532)


Año de servicio: 2013
Tipo: Guía de misiles Corvette / fragata buque de guerra
Nacional de origen: Rusia
Clase de barco: Steregushchy-class
Número de clase: 12


Estructurales (espacio de la tripulación, dimensiones y pesos)


Complemento (Tripulación): 100
Longitud: 343 pies (104.55 metros)
Haz (ancho): 36 pies (10.97 metros)
Draft (Altura): 12 pies (3.66 metros)

Desplazamiento superficial: 2.100 toneladas
Potencia instalada y rendimiento base

Motor (es): motores diesel 4 x 16D49 que desarrollan 24,000 caballos de fuerza en el arreglo COmbined Diesel Y Diesel (CODAD) que maneja 2 ejes.

Velocidad superficial: 26 nudos (30 mph)
Rango de operación: 4,002 millas náuticas (4,605 ​​millas, 7,411 km)

Armamento / Ala aérea


Cañón de cubierta con torreta Arsenal A-190 de 1 x 100 mm.
Misiles tierra-aire de 1 x 32 celdas 9M96E / M O 9M100.
8 x 3M24 misiles Uran
2 x sistemas de armas de apoyo cercano AK-630M (CIWS).
Tubos de torpedos de 2 x 4 330 mm
2 ametralladoras pesadas de MTPU de 2 x 14.5mm

Aeronave: 1 x helicóptero naval Kamov Ka-27.



Military Factory
