SAM naval: HQ-61 (China)

Misil naval antiaéreo HQ-61 (China)


El HQ-61B perfeccionado instalado en la fragata de la armada del ELP tipo 053H2G (clase Jiangwei-I) ofrece un lanzador de célula del bulto de 6 misiles situado en la cubierta delantera.

El HongQi-61 (HQ-61) es el misil embarcado de corto alcance de la defensa aérea desarrollado por la 2da oficina basada en Shangai (ahora Academia de Tecnología de Vuelo Espacial, SAST de Shangai). Primeramente introducido a finales de los '80, el HQ-61 es el primer sistema de misiles buque-aire indígena de China, y se ha desplegado en el Tipo 053K (clase Jingdong) y fragata de la clase Tipo 053H2G (Jiangwei-II). El misil es obsoleto en términos de tecnología y ha sido reemplazado por el HQ-7 naval más capaz.


PROGRAMA

El ELP solicitó un misil del suelo-aire de corto alcance a principios de los 60 para ofrecer defensa aérea de baja altitud donde no era efectivo su HQ-2 existente (copia china del SA-2). El desarrollo del misil fue realizado inicialmente por la 2da academia del espacio basada en Pekín (ahora Academia de China de Tecnología de Defensa) bajo designación HQ-41. Más adelante el misil fue retitulado HQ-61. En 1967 el desarrollo fue asumido el control por la 2da oficina Mecánico-Electrónica basada en Shangai. El misil fue desarrollado inicialmente con aplicaciones tanto en base en tierra y como embarcadas en mente, pero una decisión entonces fue tomada que la variante embarcada naval se debe dar una prioridad más elevada.


El HQ-61 es el primer misil buque-aire indígena de China. Aunque el desarrollo del misil no fuera el 100% acertado, ofreció experiencia y tecnología para el desarrollo posterior de misiles.

 La oferta final del diseño del HQ-61 embarcado fue terminada en 1970. El misil fue instalado en una única fragata Tipo 053K (clase Jiangdong) de misiles de defensa aérea para pruebas y evaluación. La nave tiene dos lanzadores gemelos de misil situados en la proa y la cubierta, cada uno con dos misiles preparados para disparar, un cargador automático y un radar del control de disparos que trabajan en bandas H/I. El radar de control de fuego monopulso puede ordenar dos misiles para atacar un objetivo aerotransportado. En caso de necesidad, el misil se puede también dirigir por el director electróptico vía el mando de radio. Una estación del control de disparo está situada dentro del puente de la fragata.


El desarrollo HQ-61 había encontrado un alcance de dificultades técnicas, que habían dado lugar a retardo serio en el programa. El misil no estaba listo para el despliegue operacional hasta mediados de los años ochenta. El HQ-61 recibió su certificado del diseño en 1986 pero no fue desplegado. El HQ-61B perfeccionado con un lanzador de 6 células que reemplazaba al lanzador gemelo original fue instalado en cuatro fragatas Tipo 053H2G (clase Jiangwei-I), sin producción adicional. Fue provisto a los buques de combate de superficie indígenas posteriores del ELP todos con el HQ-7 naval más capaz.




MISIL

El misil HQ-61 tiene cuatro estabilizadores delanteros montados en el centro del cuerpo del misil y de cuatro superficies de mando más grandes de forma de delta en la parte posterior. Los estabilizadores delanteros y la arreglo de las superficies de mando de la parte posterior no están en el mismo plano geométrico, sino en un ángulo de 45 grados. La nariz del misil que contiene al buscador semiactivo del radar es afilada para el vuelo de alta velocidad.

La variante inicial del HQ-61 se dispara de un lanzador gemelo. Cada lanzamiento es dirigido por un radar del control de disparo monopulso, que puede dirigir dos misiles para atacar un objetivo llevado aerotransportado.

 Una unidad embarcada típica del lanzamiento HQ-61 incluye un lanzador de la seis células, un radar de control de tiro tipo 342 (código de H/I-band de la OTAN: Frog Lamp), un director electróptico, y una estación del control de disparo. El sistema de combate de los misiles es independiente sin el sistema de datos centralizado del combate para ligarlo a otras armas y sensores. El lanzador de misil se recarga manualmente.

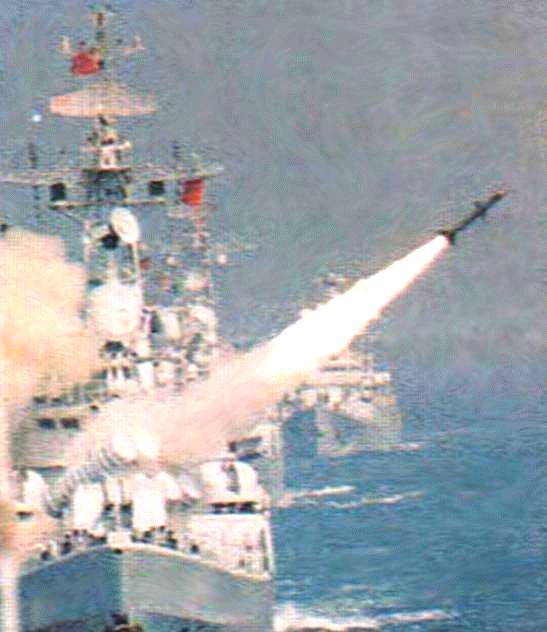

Un misil de defensa aérea HQ-61 disparado desde una fragata lanzamisiles de defensa aérea Tipo 065K (clase Jiangdong). Solamente una nave fue construida para probar el misil y su radar del control de incendios. La nave (531 Yingtan) fue desarmada en el finales de los 90.

Un combate de objetivo típico ocurriría como sigue: El objetivo primero es descubierto por la indicación del objetivo y el vehículo de radar. Después de ser confirmado como hostil, el objetivo es rastreado e iluminado por el el vehículo de radar de búsqueda. Cuando el objetivo está dentro de misil del alcance se dispara.


ESPECIFICACIONES

Dimensiones del misil: (longitud) 3.99m; (diámetro) 0.286m; (envergadura) 1.166m
Peso de lanzamiento: 300kg
Altitud de mando: Máximo 8km
Rango de operación: 2.5~10km
Velocidad máxima: Mach 3
Dirección: Mando de radio + radar semiactivo
Cono de combate: 40kg
Probabilidad de golpe de impacto simple: N/A



Sinodefence (c)
