Cañón naval de 4,5 pulgadas Mark 8

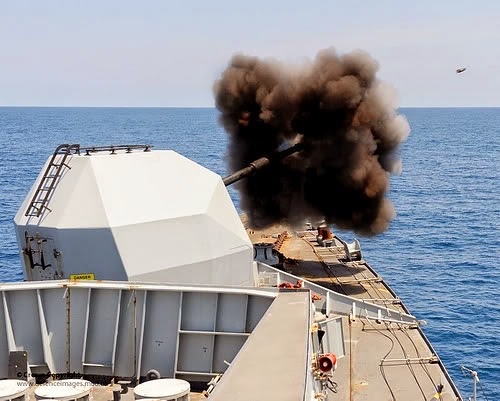

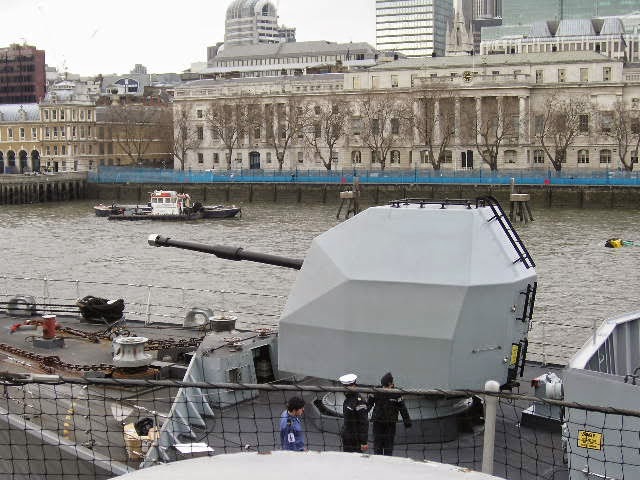

El cañón naval de 4,5 pulgadas Mk 8 Mod 1 a bordo del HMS Northumberland. El habitáculo multifacética del cañón está diseñado para reducir la sección transversal radar.
Mk 8 Mod 0
Tipo Cañón naval
Lugar de origen Reino Unido
Historial de servicio En servicio desde 1972 - presente
(participó de la Guerra de las Malvinas)
Historia de la producción
Diseñador Mod 0: Investigación Armamento Real y el establecimiento de Desarrollo
Mod 0 : Royal Armament Research and Development Establishment
Variantes Mod 0, Mod. 1
Especificaciones
Longitud del cañón 244,75 pulgadas (6,217 m), calibre (calibre 55)
Munición QF fijo de 46 libras (21 kg) SE
Calibre 4.45 pulgadas (113 mm) [1]
El Mark 8 de 4.5 pulgadas es un sistema británico de arma naval que actualmente equipa a las fragatas de la Armada Real británica y algunos destructores y fragatas vendidos a otros países.
El cañón de 4,5 pulgadas ha sido el cañón estándar de mediano calibre de la Royal Navy para su uso contra objetivos de superficie, aeronaves y en tierra desde 1938. El cañón de 55 calibres Mark 8 sustituyó a los cañones calibre 45 QF Mk I-V 4.5 pulgadas de las armas navales de la era de la Segunda Guerra Mundial. Al igual que todos los cañones navales británicos 4.5 pulgadas, que en realidad tiene un calibre de 4,45 pulgadas (113 mm) [1].

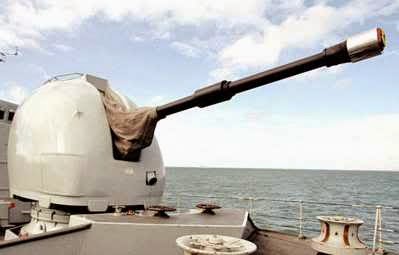

Cañón Mod 0 del HMS Grafton

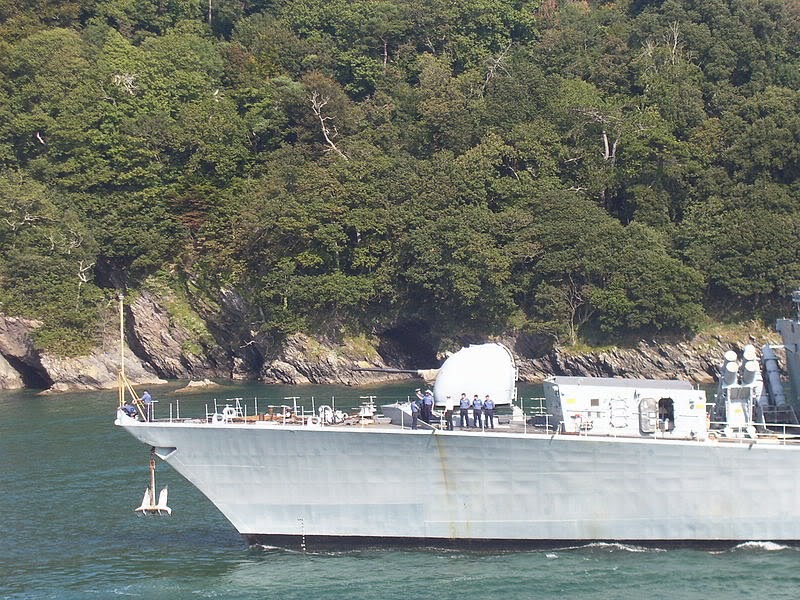

Cañón Mod O del HMS Sutherland
Diseño
Un cañón completamente nuevo de tipo 4.5 pulgadas con un largo de 55 calibres, fue diseñado en la década de 1960 para las nuevas clases de fragatas y destructores de la Armada Real. La nueva arma, construida por Vickers, fue desarrollado por el Royal Armament Research and Development Establishment con la artillería QF 105 mm L13 del cañón autopropulsado Abad como punto de partida (que utiliza cebadores eléctricos). La cubierta exterior de la habitáculo del cañón está construido en plástico reforzado con vidrio (GRP).
La nueva arma hizo hincapié en la fiabilidad en un alto índice de fuego, permitiendo el paso a un encendedor, solo barril de montaje y municiones de un diseño de una sola pieza.
El sistema de arma tiene una combinación de los componentes eléctricos e hidráulicos y el sistema completo penetraba hasta tres niveles de cubierta por debajo de la cubierta de intemperie; cargador profundo, sala de control de armas y la sala de energía, bahía de armas y habitáculo del cañón.
El arma es semi-automática, por lo que necesitan menos personas que sus predecesores para operar. Sin personal en la carga del habitáculo del cañón con el apoyo de personal de la bahía de armas para cargar el anillo de alimentación y en el cargador profundo de pasar las municiones a la bahía de armas. El capitán del cañón en la sala de control aseguraba la voluntad constante de armas y el control de armas en la Sala de Operaciones funciona el proceso de disparo y fijación del objetivo. El arma tiene una cadencia de fuego de 25 proyectiles por minuto y un alcance de 12 nm (22 km; 27,5 kilometros con la más reciente ronda de explosivos de alto rango extendido).
El primer destinatario de las armas nuevas y montaje, el Mark 8, fue la fragata iraní Zaal en 1971. El arma entró en servicio de la Marina Real en 1973 en el nuevo destructor Bristol.
Estas armas demostrado ser menos fiables que el antiguo cañón de 4.5 pulgadas Mark 6 (cañón Mark V) durante la Guerra de las Malvinas, siendo obligado a cesar el fuego en varias ocasiones debido a fallos [2].
La primera modificación importante para el montaje, el MOD 1, se desarrolló a finales de 1990, para sustituir a los habitáculos del cañón con un conjunto de sección transversal de radar reducida y la sustitución del mecanismo de carga hidráulica con un sistema totalmente eléctrico. Este arma particular, ha sido apodado el "Kryten Gun" por los miembros de la Marina Real, después de la extraña forma de la cabeza de un robot de los británicos de ciencia ficción serie de comedia Red Dwarf. [3] [4]
La escalera al cañón Mod 0 del HMS Cardiff puede ser visto aquí, dañado por un ola violenta.
Casquillos usados del cañón Mod 0 del HMS Cardiff durante la Guerra de las Malvinas.
Variante de 155 mm
El Ministerio de Defensa (MoD) está investigando a propuesta de BAE Systems a "aumentar el arma" de 4,5 pulgadas para aceptar los tubos de 155 mm y la recámara AS-90, del obús autopropulsado. [5] Esto introduciría una pistola calibre común con el ejército británico y la Marina Real, ayudando con la logística de municiones, y fomentar el desarrollo conjunto del Ejército y la Armada de mayor alcance y municiones guiadas de precisión. [6], ha sido un contrato de 4 millones de libras adjudicado a desarrollar un prototipo, y pruebas de fuego había sido programada para el 2009 [7].
Utilización
Destructor de defensa aérea Type 45 clase Daring
Fragata Type 23 clase Duke
Fragata Type 22 clase Broadsword
Fragata Type 21 clase Amazon
Destructor de defensa aérea Type 42 clase Sheffield
Destructor Type 82 clase Bristol
Clase Niteroi (Brasil)
Clase Inhauma (Brasil)
Clase Alvand (Irán)
Una munición experimental de 4.5" del Mk8 mejorada para el radar, mostrado al lado de una ronda normal HE del Mk8 HE. El mitad superior está hecha de fibra opaca con una sección cruzada de aluminio inserta la cual actúa de la misma forma que un cono de radar sobre un buque, es decir lo refleja y por ello puede ser vista por el radar.
Notas
1. a b Jane's Ammunition Handbook, 1999-2000 Edition. http://www.janes.com
2. Navweaps.com
3. Photo Gallery : HMS Richmond : Type 23 Frigates : Surface Fleet : Operations and Support : Royal Navy
4. Navy News - News Desk - News - From South Wales to the West Indies
5. 155MM Study Looks To Pack More Punch Into The Royal Navy's Fleet BAe Systems Press release, 14 December 2007
6. Army to get new precision "search and destroy" anti-armour weapon MoD Press release, 20 November 2007
7. "Royal Navy Prepares to Roll out the Big Guns". Royal Navy. 2008-08-28.
