Cañón naval: Cañón naval francés de 100mm (Francia)

 Cañón naval francés de 100 mm

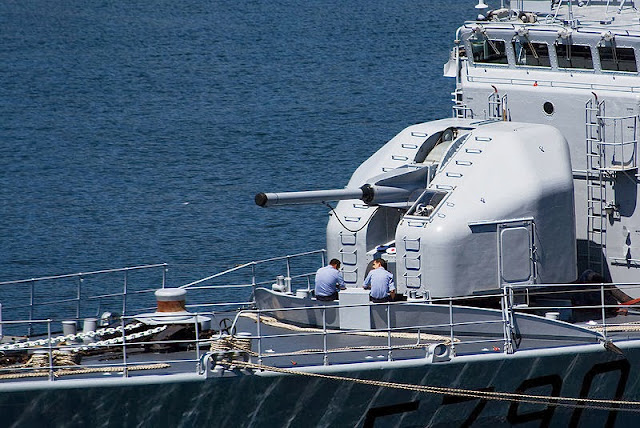

Torreta de 100mm en el Teniente de Vaisseau Lavallée

Tipo arma naval
Lugar de origen Francia
Historial de servicio
Utilizado por Francia, Bélgica, Portugal, Turquía, Brasil, Arabia Saudita, Taiwán, Bulgaria
Guerras:
Tercera Guerra del Golfo
Historia de producción
Diseñador Tonnele
Diseñado 1953 - 1961
Fabricante GIAT
Producida 1961 - presente
Variantes
modèle 53
modèle 64
modèle 68
modèle 100 TR
Especificaciones
Peso 22 toneladas métricas
Longitud del cañón 55 calibres
Tripulación de 2 (modèle 68); versión posterior totalmente automático
Calibre 100 mm
Elevación de 29 ° / s
Travesía 40 ° / s
Índice de fuego alrededor de 78 / min
Velocidad inicial 870 m / s
Alcance efectivo de 17.000 m (altura 40 °)
Alcance de prácticas máximo:
6.000 m contra blancos aéreos
12.000 m contra blancos de superficie

El cañón naval francés moderno de 100 mm son piezas de artillería de usos múltiples (anti-aérea, anti-buque, tierra), capaz de un alto índice de fuego. Los buques de guerra franceses más modernos están equipados con una de sus versiones.

Historia
Al final de la Segunda Guerra Mundial, la Marina francesa estaba equipado con numerosos calibres, la mayoría de los cuales se debieron a decomisos. En 1953, la STCAN de París, bajo el ingeniero Tonnele, elaboró ​​el diseño de un arma de fuego mm polivalentes 100. El arma fue diseñada para ser eficaz para
-defensa antiaérea
-combate anti-buque
-bombardeo terrestre

La primera torreta de la familia "modèle 53", fue probado en el mar en la Brestois Le escolta en 1958, y la escolta aviso Victor Schoelcher en 1961.

Descripción
La versión más común, modèle de 68, cuenta con una acción completamente y control automática. La munición se almacena en un compartimiento debajo de la torreta, y se alimenta a la pistola en un ascensor con regularidad a cargo de dos miembros de la tripulación. Un tubo flexible que permite la alimentación de la pistola en cualquier orientación.
Las rondas de municiones se alimentan automáticamente, los casquillos vacíos se expulsan a través de una puerta de evacuación en la parte frontal de la torreta después del disparo. El enfriamiento es proporcionado por el agua que circula en las capas de acero alrededor del tubo del cañón, y por una inyección de aire y el agua después de cada disparo.
La torre se puede utilizar en tres modos:
-Mando a distancia por el equipo de disparo principal, de la Central de Operación
-Control remoto desde un ordenador de disparo secundario
-Control manual por palanca de mando a la izquierda del cañón (con excepción de la versión 100TR)

En el modo manual, dos tripulantes servir a la torreta: el artillero, a la izquierda de la pistola, utiliza un joystick para seleccionar el arma, y ​​que van óptica y con el objetivo de instrumentos para dirigir el fuego, el observador controla las operaciones de la parte trasera de la torreta .
Con el objetivo se lleva a cabo por dos motores eléctricos, uno para la elevación (a la izquierda de la torre) y el otro para la travesía (derecha de la torreta). Dos sistemas hidráulicos de alimentación de la pistola. La pistola también se puede mover manualmente para el mantenimiento.
Ya que se suele instalar en la cubierta de proa de los buques de guerra, estas torres a menudo están expuestos a las ondas de última hora y la humedad. Para evitar problemas de corrosión y mecánica, la torreta se estanca por las juntas de goma. La misma arma está sellado por un taco de goma, que se puede disparar a través de en caso de emergencia.
El plexiglás viewbay utiliza para apuntar manualmente el arma está generalmente protegida por una cubierta de acero.

Versiones
Con los años, la torreta de 100 mm fue a través de varias mejoras, en particular, llevar una mejor automatización y el aumento de la tasa de disparo, la munición nueva optimizado para derribar misiles, y la compatibilidad con los ordenadores de disparo moderno. Tres versiones principales de armas francés de 100 mm se pueden citar:
modèle 53: la primera capa tenían que ser alimentados a mano, con los tiros siguientes aprovechando el retroceso de la carga de forma automática, disparando a hasta 60 disparos por minuto. Emplea electro-mecánicos de control de incendios, con dos estaciones de comando manual en la parte frontal de la torreta. El 64 modèle es un descendiente directo de los 53, con un 78 redondo / min velocidad de disparo. Esta versión se puede conectar a ordenadores de disparo moderno.
modèle 68 En este modelo, la torre fue alumbrada y se puede cargar la primera ronda de forma automática, pero la velocidad de disparo se reduce de nuevo a 60 disparos por minuto. Esta versión puede funcionar sin operador y con sólo una estación manual queda como una copia de seguridad. Esta versión fue posteriormente mejorado el estándar CADAM (Améliorée Cadence, "mejor tasa de fuego"), la restauración de las 78 vueltas / min de fuego. Un derivado es el modèle 100 TR (utilizado en las fragatas La Fayette de clase), mecánicamente similar a los 68, pero con una armadura de sigilo. El control manual se ha eliminado.
Compacto: Esta arma sólo se ha exportado a China, Malasia, Portugal y Arabia Saudita. Es incluso más ligero que el modèle 68, a sólo 19 toneladas métricas incluyendo gunhouse, la cubierta y la revista. Más tarde, Mc 2 versiones también el fuego más rápido, a velocidades de hasta 90 disparos por minuto. Sin embargo, también se limita a disparar ráfagas cortas de no más de 6 rondas.

Torreta 100 mm modèle 53 de la Maillé Brézé

Torreta 100 mm modèle 64 del portaaviones Clémenceau

Torreta de 100 mm modèle 68 en la torreta de La Motte-Picquet

La clase la Fayette fragata Surcouf con su modèle 100 TR

Uso
El arma de 100 mm se ha utilizado en la marina francesa en la mayoría de los buques de guerra iguales o superiores a los avisos. El Charles de Gaulle, con su única defensa basada en el MBDA Aster, es la principal excepción. Además, las fragatas futuras CNGF Horizon deben estar equipados con cañones de 76 mm Oto-Breda. No se sabe todavía si se trata de una tendencia general a abandonar el arma de 100 mm, o sólo un caso especial para determinados buques especializados.
Los 100 mm se ha vendido en el extranjero, y es utilizado por las armadas de Bélgica, Portugal, Turquía, Brasil, Arabia Saudita, Bulgaria y Alemania (Montado en fragatas de la clase de Köln y destructores de clase Hamburg. Ambas clases ya fueron retirados), y otros. Las fragatas de la clase Wielingen de Bélgica que usan el arma fueron vendidos a Bulgaria en el período 2004-2008.





Wikipedia
