Acorazados: Admiral Graf Spee (Alemania)

Acorazado de bolsillo Admiral Graf Spee



HISTORIA
La orden de construccion de este navio fue colocada el 23 de Agosto de 1932, asignada al Puerto Naval de Wilhelmshaven, su construccion estuvo bajo la direccion del director Lottmann. El casco fue botado el 30 de Junio de 1934, el discurso de bautizo de la nave fue hecho por el Almirante Raeder y el bautismo por Grafin Huberta von Spee, hija del Vicealmirante Maximilian Graf von Spee, de quien la nave llevaba el nombre. En Enero 6 de 1936 fue comisionado el buque bajo el mando del capitan Conrad Patzig. El 9 de abril de 1936 se unio a la flota y fue designado como nave insignia en la Revista Naval de Kiel el 29 de mayo del mismo año, cuando Hitler dedico el nuevo Memorial Naval en Laboe. Despues de las pruebas realizadas en sus antecesores, se decidio dotarlo con motores tipo diesel, los cuales ha pesar de algunas modificaciones importantes, significaron un peso extra para el buque de 167 toneladas sobre el Admiral Scheer y 497 sobre el Deutschland. Entre el 6 y 26 de Junio de 1936 se llevaron a cabo pruebas de armamento y ajuste de compas en las Islas Canarias.



El navío realizó tres viajes de patrulla a aguas españolas bajo acuerdos internacionales entre Agosto 20 y Octubre 9 de 1936 (Wilhelmshaven-Kiel), de Diciembre 13 de 1936 a Febrero 14 de 1937 (Wilhelmshaven-Kiel) y de Marzo 2 a Mayo 7 de 1937 (Kiel-Kiel), siguiendo con la representacion de El Reich realizada en la Revista Naval de Spithead entre el 15 y 22 de mayo de 1937 con motivo de la coronacion del rey George VI de Gran Bretaña. Una cuarta patrulla por aguas españolas fue realizada entre Junio 23 y Agosto 7 (Kiel-Kiel). El Admiral Graf Spee tomo parte en el otoño de 1937 en los ejercicios navales como buque insignia, llegando a Wisby, Suecia, y Kristiansand, Noruega bajo el mando del capitan Walter Warzecha, quien habia asumido el mando en Octubre 2.

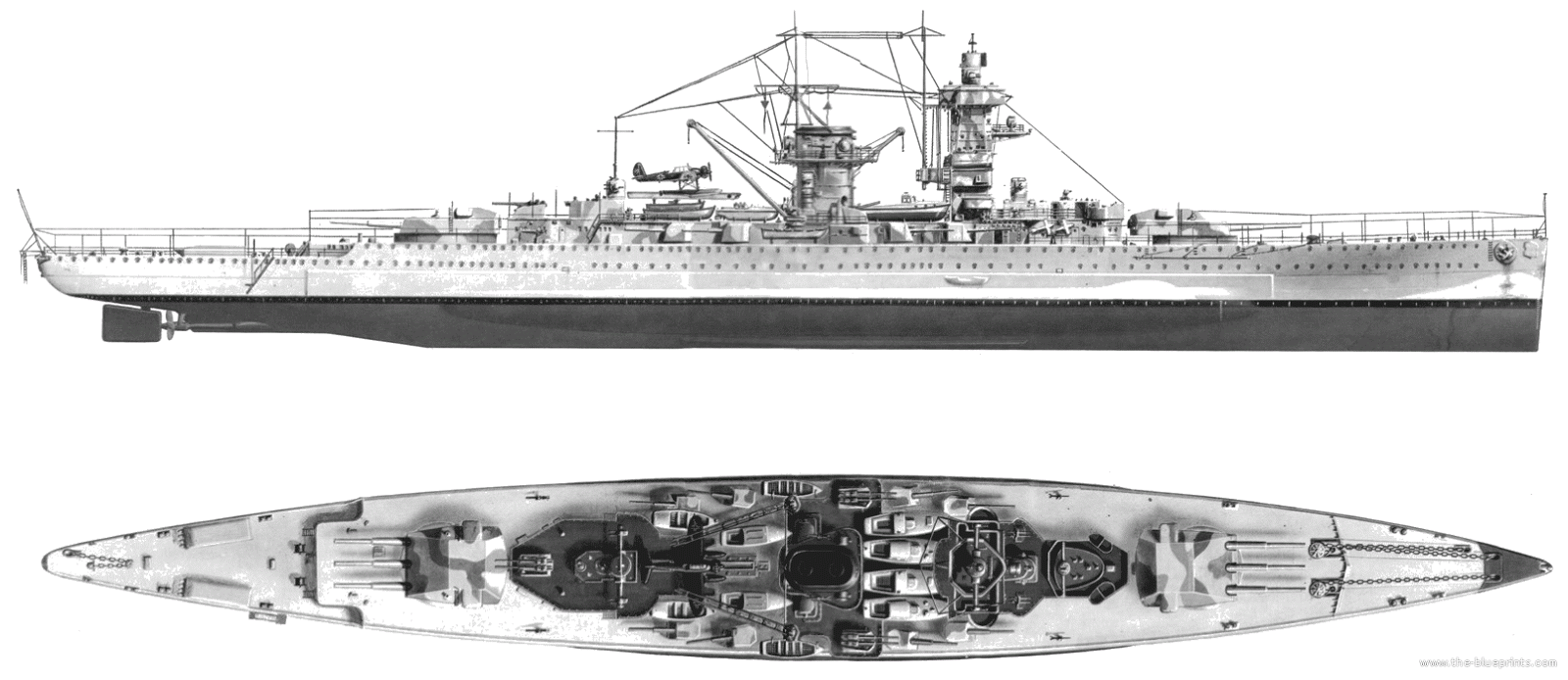

Vista lateral izquierda del Admiral Graf Spee en Swinemunde.


La quinta y ultima patrulla a aguas españolas fue realizada entre el 7 y 18 de Febrero de 1938 (Kiel-Kiel). Los fiordos noruegos recibieron la visita del buque entre el 29 de Junio y 9 de Julio de 1938, estando presente el 22 de Agosto en Kiel para la botadura del crucero pesado Prinz Eugen. Posteriormente le fueron cambiados seis cañones de 8.8cm de su equipo antiaereo por seis 10.5cm en el mismo pedestal, siendole instalado tambien el equipo para el sistema de radar FuMO 22, ademas reemplazados los dos proyectores de la parte superior del mastil principal, por uno solo en la parte delantera del mismo.

Entre el 6 y 23 de Octubre y el 10 a 24 de Noviembre de 1938, se realizaron varios cruceros en el Atlantico, tocando los puertos de Tanger, Vigo y Portugal, el ultimo al mando de su ultimo comandante, el Capitán Hans Langsdorff, quien habia sido nombrado en Noviembre 1 de 1938. El Admiral Graf Spee tenia como base Wilhelmshaven en Enero 1 de 1939. Entre el 22 y 24 de marzo de 1939 fue nave insignia de la fuerza naval en Memel cuando este territorio fue reincorporado al Reich. En Abril de 1939 el Comandante en Jefe de la Flota, Almirante Boehm, izo su bandera a bordo del Admiral Graf Spee, durante los ejercicios navales a gran escala realizados en el Atlantico, en los cuales tomo parte el Gneisenau y los tres acorazados de bolsillo, con otras unidades. Entre Mayo 29 y 31, el buque estaba presente en Hamburgo, con el fin de dar la bienvenida a la Legion Cóndor, proveniente de España.




ATLANTICO SUR
Equipado para la guerra naval contra naves comerciales, el 21 de agosto de 1939, parte el Graf Spee de Wilhelmshaven para una posición ubicada al sur del Ecuador, allí permanecerá inactivo hasta el 26 de septiembre, cuando el Capitan Langsdorff recibe ordenes de iniciar su misión. El navío de abastecimiento Altmark, que habia partido del mismo puerto el 9 de agosto, se reune con el buque cerca a las costas del Brasil; a partir se alli, se inicia el viaje sin retorno del Admiral Graf von Spee, hasta la Batalla del Rio de La Plata, donde aun hoy, 63 años después, se encuentran sus restos hundidos a la entrada del puerto de Montevideo.

DISEÑO

BLINDAJE
Existían grandes diferencias en la composición y distribución del blindaje de este navío sobre sus predecesores; la mas importante de ellas era el aumento del blindaje de la cintura, en 100mm y en toda su profundidad. Los cierres a popa y proa también eran de 100mm. Contaba también con mamparos de 40mm contra impacto de torpedos. La cubierta principal tenia un espesor de 40mm sobre los mamparos y 20mm en la parte central. Las torres principales contaban con un blindaje de 120mm.

ADMIRAL GRAF SPEE
Caracteristicas Tecnicas
Desplazamiento: 16.200 toneladas maximo/standard 12.100 toneladas
Velocidad 26 nudos
DIMENSIONES
Longitud 186m
Manga 21.7m
Calado 5.80m
PLANTA MOTRIZ
Ocho motores diesel MAN de 9 cilindros, 44.200bhp
AUTONOMIA
18.650 millas nauticas a 15 nudos, 7.149 millas nauticas a 26 nudos
BLINDAJE
Cubierta 45mm
Cintura 100mm
Torreta principal 140mm
ARMAMENTO
Seis cañones de 280mm SK C/28 en dos torres triples
Ocho cañones de 150mm SK C/28 en torres simples
Seis cañones de 88mm SK C/30 en tres torres dobles
Diez cañones de 20mm en torres simples
Ocho tubos de torpedos de 533mm en cuatro tubos dobles
Dos aviones en catapulta
DATOS GENERALES
Ordenado en Agosto 23 de 1932
Lanzado en Junio 30 de 1934
Comisionado en Enero 6 de 1936
COMANDANTES
Capitan Konrad Patzig Junio 1 de 1936 a 1937
Capitan Walter Warzecha 1937 a 1938
Capitan Hans Langsdorff 1938 hasta su hundimiento en la Batalla del Rio de la Plata.




ARMAMENTO
El armamento principal estaba constituido por dos torres triples equipadas con la nueva versión del cañón de 280mm; con una elevación de 45°, 140mm de blindaje y un proyectil de 300kg, este era un cañón suficientemente probado y que había sido el standard a bordo de los cruceros de batalla Seydlitz, Moltke, Goeben y Von der Tann en la I Guerra Mundial. El armamento secundario comprendía ocho cañones de 150mm en torres simples, cuatro por banda, 35° de elevación y un proyectil de 45.3kg. El arreglo de una torre triple a bordo de los acorazados de bolsillo fue una innovación de la Marina alemana. No se había utilizado anteriormente, porque el barril central no se podía recargar, sin volver la torreta a una posición 0º, después de cada disparo; el problema fue resuelto con la adaptación del chasis C28 para incorporar un vagón en riel circular en la plataforma de la parte baja de la torre que llevaba el proyectil hasta el alimentador del cañón central, esto daba a la torre triple una rata de fuego mayor que la doble; el sistema permaneció en secreto hasta 1945.



El armamento antiaéreo pesado comprendía seis cañones de 88mm L/45 colocados sobre pedestales abiertos.

El control se tiro se realizaba desde tres estaciones colocadas en la parte delantera tras la torre A, otra en el tope del mástil principal y una en la parte trasera.

En Diciembre de 1937, después de haber prestado servicio en el Atlántico, Mediterráneo y la Bahía de Viscaya, se iniciaron una serie de discusiones para realizar algunas cambios tendientes a mejorar su desempeño; dentro de ellas se propuso el desmonte de dos baterías de cañones de 150mm.

Las mejoras previstas serian:

-Refuerzo en el area de los motores
-Equipo especial de radar
-En las catapultas lanzadoras
-Estabilizacion de los proyectores
-Estas conllevarian un aumento en el desplazamiento del buque, que para el Graf Sppe se calculaban en 71.699kg.




PLANTA MOTRIZ
Los acorazados de bolsillo alemanes fueron los primeros buques pesados en el mundo en ser equipados con motores diésel. La maquinaria era una hija de Rudolf Diesel, quien en un escrito de 1893 había probado que este era el tipo de impulsivo ideal para los barcos.

Las principales ventajas de los motores diésel marinos son:

- No hay calderas
- las maquinas requieren menos espacio
toda la gama de velocidad se consigue inmediatamente
-simplicidad en la operación
-menor consumo de combustible y mayor autonomía
-reabastecimiento mas rápido y limpio
-gran seguridad en la operación
